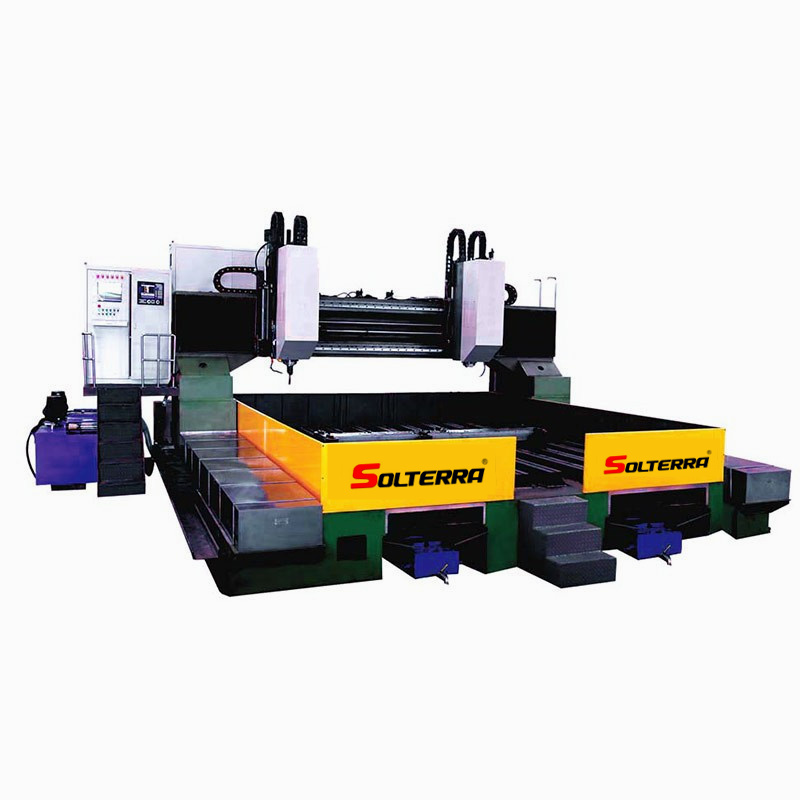

Высокоскоростной станок для сверления стальных листов с ЧПУ PHD3030

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

· Сверлильный шпиндель с ЧПУ (ось Z) с заданным ходом заготовки, реализован автоматический переключатель. Он может бурить не только сквозные, но и глухие отверстия с высокой эффективностью, простой конструкцией, недорогим обслуживанием, простотой в эксплуатации и т. д.

· Имеется 12 гидравлических зажимов и Т-образных пазов для фиксации заготовок, которые просты в эксплуатации, а также экономят время и повышают эффективность производства.

· Этот станок имеет три оси ЧПУ: направление движения портала (ось X); направление движения сверлильной головки (ось Y); Направление подачи шпинделя (ось Z). Каждая ось станка оснащена линейной направляющей и шарико-винтовой передачей, приводимой в движение высокоточным серводвигателем.

· Машина оснащена очистителем металлолома, который собирает обрезки железа и режущую жидкость.

· Станок оснащен автоматической системой смазки линейных направляющих и ШВП.

· Станок оснащен системой SIEMENS 808D, а также компьютером для черчения и обработки программ, прост в эксплуатации.

· Конфигурация машины, такая как шариковые винты, линейные направляющие, основные электрические части, серводвигатели, инверторы и т. д., все известные бренды.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:


МодельDHD3030/2
Максимум. размер заготовки (мм)Максимум. расстояние между отверстиями Д×Ш (мм)3000×3000
Максимум. толщина (мм)300
Рабочий столШирина/расстояние Т-образной канавки (мм)28/500
Сверлильный шпиндельКоличество2
Конус шпинделяBT50
Максимум. диаметр сверления (мм)Φ40 (твердосплавное сверло) Φ50 (высокоскоростное спиральное сверло)
Скорость вращения (преобразовательная, бесступенчатая) (об/мин)30~2000
Мощность двигателя шпинделя (кВт)2×22
Нижняя поверхность шпинделя к рабочему столу (мм)280~780
Продольное перемещение гентри (ось X)Максимум. ход (мм)3000
Скорость подачи по оси X (м/мин)0~8
Мощность серводвигателя оси X (кВт)2×3
Горизонтальное перемещение (ось Y)Максимум. расстояние шпинделей (мм)300
Вертикальное перемещение (ось Z)Ось Z Макс. ход (мм)500
Гидравлическая системаГидравлический насос (МПа)/(л/мин)7 /25
Двигатель гидравлического насоса (кВт)3
Удаление стружки и охлаждениеТип конвейера для стружкиТип цепной пластины
Количество стружечных конвейеров1
Скорость удаления стружки (м/мин)1
Двигатель конвейера для стружки (кВт)0.75
Двигатель охлаждающего насоса (кВт)2×3+0,75
Габаритный размерД×Ш×В (м)ок. 6,2×6,1×3,6
